Maschinensicherheit
Um Ihnen den Zugang zu einigen der wichtigsten Maschinensicherheitsnormen zu erleichtern, erläutern wir in den folgenden Abschnitten einige Grundregeln in einem praxisnahen Ansatz und mit leichtverständlichen Abbildungen.
Grundregeln
Risikobeurteilung – Warum und wie?
Bei der Gestaltung von Maschinen geht es den Konstrukteuren primär um Funktionalität, Effizienz und Wirtschaftlichkeit. Sicherheit steht selten im Mittelpunkt, besonders nicht in den frühen Stadien der Entwicklung.
Allerdings kann es sehr schwer sein, Betriebssicherheit nachträglich in das Gesamtkonzept aus Funktion und Arbeitssystem zu integrieren.
Tatsächlich beeinträchtigen nachträglich implementierte Schutzmaßnahmen oft die Zugänglichkeit und effiziente Bedienung von Maschinen. Am besten erfasst man daher von Anfang an die Gefährdungen, die mit einer Funktion verbunden sind, und sucht so früh
Drei Schritte führen zum Erfolg:
- Die Gefährdung selbst beseitigen, sofern dies möglich ist
- Wenn es nicht möglich oder zu kostspielig ist die Gefährdung zu beseitigen, sperren Sie die Gefährdung ein (oder den Menschen aus).
- Wenn es nicht möglich ist, die Hände und
Füße von Menschen auszusperren, dann
stoppen Sie die Gefährdung rechtzeitig.
Das Ermitteln von Gefährdungen und des darin verborgenen Risikopotentials mit anschließender Risikominderung bezeichnet man als „Risikobeurteilung“.
In der Vergangenheit haben Konstrukteure in Sicherheitsfragen selten einen methodischen Ansatz verfolgt, doch seit Einführung der Maschinenrichtlinie im Jahr 1995 ist die „Risikobeurteilung“ der wichtigste Schritt auf dem Weg zur EU Konformität geworden.

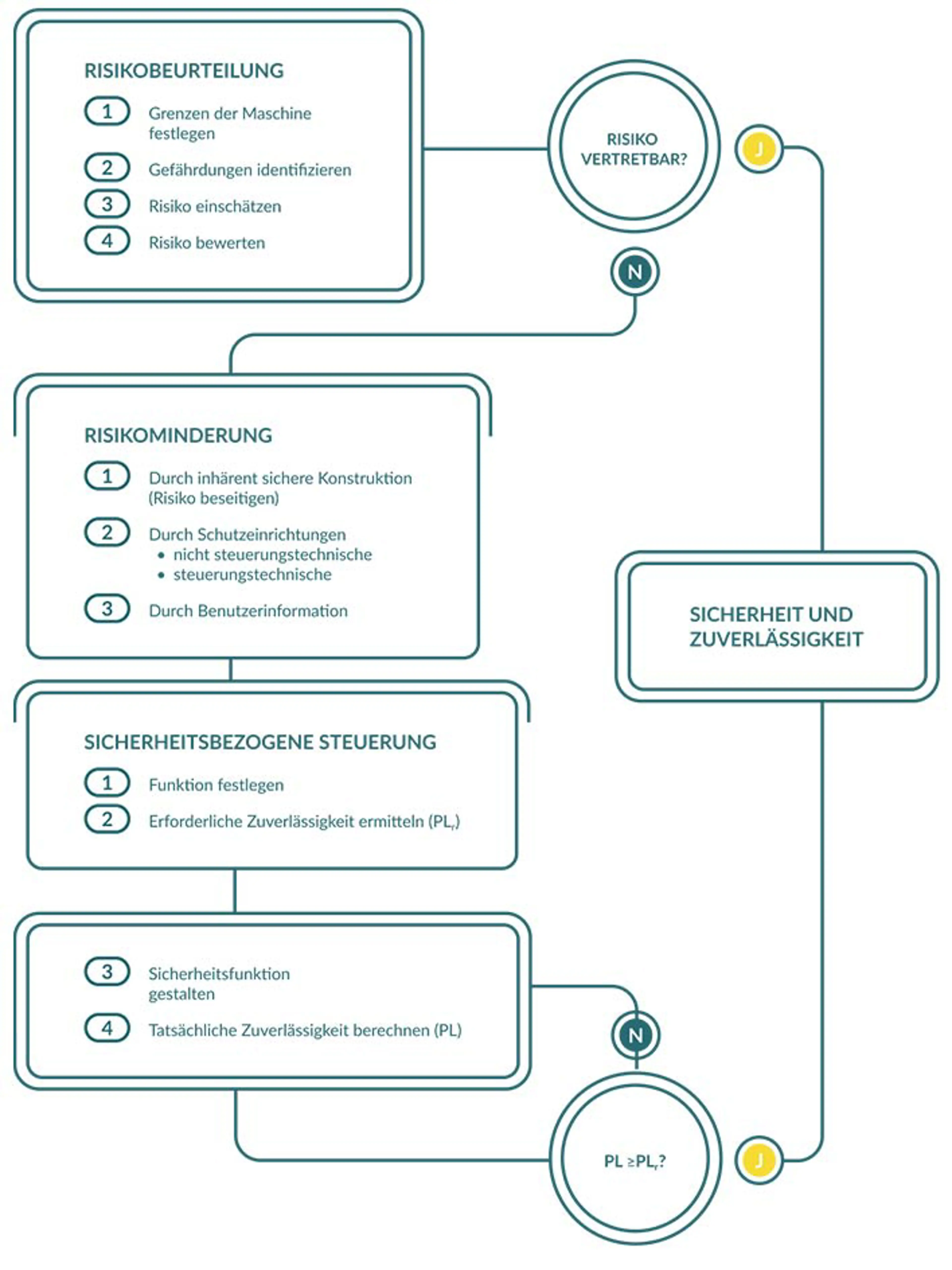

5 Schritte bei der Risikobeurteilung
Die Maschinenrichtlinie (Einleitung zu Anhang I) beschreibt fünf Schritte zur Risikobeurteilung.
- Grenzen der Maschine ermitteln, einschließlich der bestimmungsgemäßen Verwendung und vernünftigerweise vorhersehbarer Fehlanwendungen.
- Gefährdungen identifizieren, die durch die Maschine verursacht werden können.
- Risiko einschätzen, dabei die Schwere von Verletzungen oder Gesundheitsschädigungen und die Wahrscheinlichkeit des Eintretens berücksichtigen.
- Risiko bewerten und entscheiden, ob eine Risikominderung erforderlich ist.
- Gefährdungen beseitigen oder Risiken durch Anwendung von Schutzmaßnahmen mindern.
Überblick über die einzelnen Schritte der Risikobewertung
Das Verständnis und die Durchführung einer fundierten Risikobeurteilung sind für die Gewährleistung der Sicherheit und Zuverlässigkeit von Maschinen von entscheidender Bedeutung. Nachstehend finden Sie eine detaillierte Aufschlüsselung der einzelnen Schritte:
Jetzt eine Risikobewertung durchführen
Definieren Sie die zu bewertende Aufgabe
Aufgabe:
Der Bediener bringt die Palette in die Maschine und kontrolliert sie.
Ermitteln Sie die Gefährdungen und beschreiben Sie das gefährliche Ereignis
Gefährdung
Heranführen eines beweglichen Elements an ein feststehendes Teil:
- Quetschen, Scheren
- Stoß
Gefährliches Ereignis
Der Bediener kann zwischen dem sich bewegenden Roboter und der Palette oder den Maschinenteilen eingequetscht werden.
Wählen Sie eine Schutzmaßnahme.
Art der Maßnahme:
Kombination von trennenden und nichttrennenden Schutzeinrichtungen (llc).
- Der Gefahrenbereich wird durch einen Schutzzaun umschlossen, der den beabsichtigten und unbeabsichtigten Zugang verhindert.
- Für den Zugang ist eine Tür vorgesehen, die als bewegliche trennende Schutzeinrichtung dient.
- Die bewegliche trennende Schutzeinrichtung ist mit einer Verriegelung und einer Zuhaltung versehen, die die Tür geschlossen hält, bis die Roboter- und Maschinenbewegungen im Gefahrenbereich zum Stillstand gekommen sind.
- Die Maschine kann nicht anlaufen, solange die Tür noch offen oder nicht verriegelt ist.
- Der Türschalter muss mit einer Fluchtentriegelungssperre versehen sein.
Zuweisung von Anforderungen aus Richtlinien/Normen
Maschinenrichtlinie:
- 1.3.7 – Risiken durch bewegliche Teile
- 1.4.2.1 – Feststehende trennende Schutzeinrichtungen
- 1.4.2.2 – Bewegliche trennende Schutzeinrichtungen mit Verriegelung
EN ISO 12100: 2010: Abschnitte 6.3.3.2.2 und 6.3.3.2.3
Führen Sie eine Risikoeinschätzung durch, um den PL für die Verriegelungsfunktion zu finden
Führen Sie eine Risikoeinschätzung durch, um den PL für die Verriegelungsfunktion zu finden
S – Schwere der Verletzung: 2
Der Bediener kann durch den Roboter schwer verletzt werden, tödliche Verletzungen sind möglich.
F – Häufigkeit und Dauer: 1
Die Palette muss etwa einmal pro Stunde ausgetauscht werden.
P – Vorbeugung von Verletzungen: 2
Der Roboter bewegt sich mit einer Geschwindigkeit von bis zu 10 m/s, Ausweichen ist kaum möglich..
O – Wahrscheinlichkeit des Auftretens: 2
Keine Hinweise verfügbar.
PLr: d
