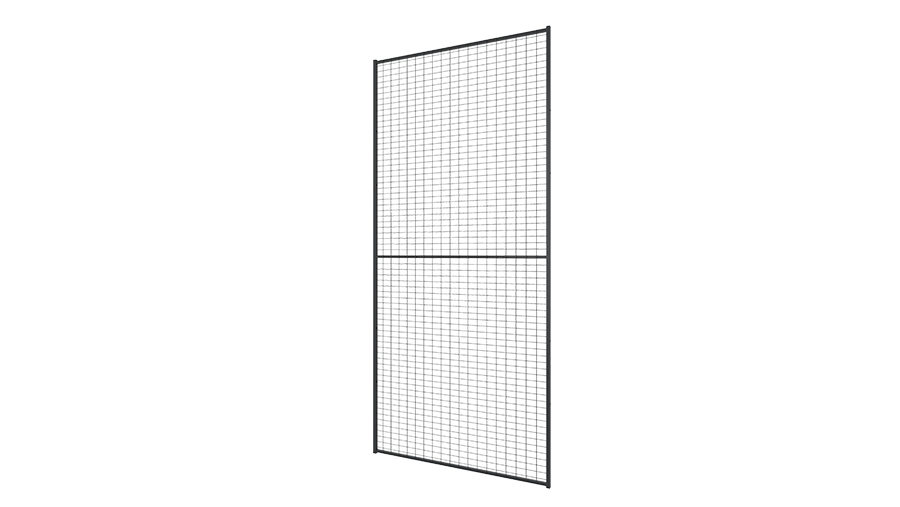

Wandelemente

Wandelemente

Wandelemente

3D

X-Guard Lite ist eine Basis-Version von X-Guard® Classic. Die Wandelemente sind in drei verschiedenen Höhen verfügbar - 1300, 1900 und 2200 mm (Endhöhen jeweils 1400, 2000 bzw. 2300 mm inkl. 100 mm Bodenfreiheit). Die Elemente sind in 13 verschiedenen Breiten verfügbar, die Maschenweite beträgt 5...

Weitere Informationen
Fordern Sie hier Ihr Angebot an
Sicherheitslösungen entwerfen

Entwerfen Sie Ihre Sicherheitslösungen mit unserem Zeichentool Safety Design
Wandelemente
axelent mounting instructions x-guard lite
CAD-Dateiformat hier auswählen
1/2 Wandelemente 2/2 axelent mounting instructions x-guard lite

Modelle

  • Höhe 1300 mm

    13 Artikel
    CAD Artikel Breite (mm) Höhe (mm) Maschenweite Farbe
    		W312-130025 250 1300 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-130040 400 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130050 500 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130060 600 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130070 700 1300 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-130080 800 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130090 900 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130100 1000 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130110 1100 1300 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-130120 1200 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130130 1300 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130140 1400 1300 50x30 Graphitschwarz (RAL 9011)
    		W312-130150 1500 1300 50x30 Graphitschwarz (RAL 9011)
    1
    Mehr anzeigen Weniger anzeigen

  • Höhe 1900 mm

    13 Artikel
    CAD Artikel Breite (mm) Höhe (mm) Maschenweite Farbe
    		W312-190025 250 1900 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-190040 400 1900 50x30 Graphitschwarz (RAL 9011)
    		W312-190050 500 1900 50x30 Graphitschwarz (RAL 9011)
    		W312-190060 600 1900 50x30 Graphitschwarz (RAL 9011)
    		W312-190070 700 1900 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-190080 800 1900 50x30 Graphitschwarz (RAL 9011)
    		W312-190090 900 1900 50x30 Graphitschwarz (RAL 9011)
    2
    		W312-190100 1000 1900 50x30 Graphitschwarz (RAL 9011)
    		W312-190110 1100 1900 50x30 Graphitschwarz (RAL 9011)
    		W312-190120 1200 1900 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-190130 1300 1900 50x30 Graphitschwarz (RAL 9011)
    		W312-190140 1400 1900 50x30 Graphitschwarz (RAL 9011)
    		W312-190150 1500 1900 50x30 Graphitschwarz (RAL 9011)
    1
    Mehr anzeigen Weniger anzeigen

  • Höhe 2200 mm

    13 Artikel
    CAD Artikel Breite (mm) Höhe (mm) Maschenweite Farbe
    		W312-220025 250 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220040 400 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220050 500 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220060 600 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220070 700 2200 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-220080 800 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220090 900 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220100 1000 2200 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-220110 1100 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220120 1200 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220130 1300 2200 50x30 Graphitschwarz (RAL 9011)
    1
    		W312-220140 1400 2200 50x30 Graphitschwarz (RAL 9011)
    		W312-220150 1500 2200 50x30 Graphitschwarz (RAL 9011)
    Mehr anzeigen Weniger anzeigen

Downloads

X-Guard Technische Daten

Broschüre

X-Guard Lite

Montageanleitung

Produktinformationen

X-Guard Lite ist eine Basis-Version von X-Guard® Classic.

Die Wandelemente sind in drei verschiedenen Höhen verfügbar - 1300, 1900 und 2200 mm (Endhöhen jeweils 1400, 2000 bzw. 2300 mm inkl. 100 mm Bodenfreiheit). Die Elemente sind in 13 verschiedenen Breiten verfügbar, die Maschenweite beträgt 50 x 30 mm.



Die Standard-Farbe der Wandelemente ist RAL 9011. Individuelle Farbwünsche unserer Kunden lassen sich auf Anfrage einfach realisieren.

Hinweis Türanbaupakete
Türanbaupakete wählen Sie bitte aus der X-Guard-Serie Classic. Bei der Bestellung der Türanbaubaupakete müssen zwingend Türwandelemente und Bodenstützen aus der X-Guard Classic-Serie sowie die entsprechende Verriegelung mitbestellt werden.

Mehr anzeigen Weniger anzeigen
