X-Guard Classic/Premium

X-Guard, für Höchstleistung und Sicherheit

In industriellen Arbeitsumgebungen ist der Schutz von Maschinen entscheidend, um sowohl die Prozesssicherheit als auch die Sicherheit der Mitarbeiter zu gewährleisten. Ein effektiver Maschinenschutz minimiert nicht nur das Risiko von Arbeitsunfällen und Maschinenausfällen, sondern trägt auch zur Verlängerung der Maschinenlebensdauer bei.

Die Fertigungsanlagen in der Industrie beherbergen eine Vielzahl von Maschinen, die oft in rauen Bedingungen arbeiten. Maschinenschutz ist unerlässlich, um sicherzustellen, dass die Anlagen reibungslos funktionieren und die Gesundheit der Mitarbeiter gewahrt bleibt. Staub, Schmutz, Kollisionen und andere potenzielle Gefahren können nicht nur zu teuren Reparaturen führen, sondern auch die Produktionszeit erheblich beeinträchtigen.

Investitionen in hochwertige Sicherheitslösungen zahlen sich langfristig aus. Neben der Mitarbeitergesundheit und der Einhaltung von Sicherheitsvorschriften trägt effektiver Maschinenschutz zur Steigerung der Produktivität bei. Weniger Ausfallzeiten aufgrund von Reparaturen bedeuten höhere Auslastung und geringere Kosten. Darüber hinaus stärkt ein positives Sicherheitsimage das Vertrauen von Mitarbeitern und Kunden.

Es gibt viele Arten von Maschinenschutz, diese reichen von Schutzzäunen und Barrieren über Sicherheitssensoren, Schalter, Schutzverkleidungen und Abdeckungen. Um allen Anforderungen an den Maschinenschutz gerecht zu werden, haben wir X-Guard erschaffen.

Die Vielseitigkeit der X-Guard Maschinenschutzeinrichtung

Die Entstehung von X-Guard wurde von drei grundlegenden Kriterien geleitet.

• Ein Schutzsystem für Maschinen mit hoher Flexibilität
• Die Installation muss schnelle und einfach sein
• Das Schutzsystem erfüllt aktuelle Normen und die Maschinenrichtlinien

Die Entwicklung eines Systems, das sowohl flexibel als auch rasch montierbar ist und dabei sämtliche sicherheitsrelevanten Anforderungen sowie geltende Maschinenrichtlinien erfüllt?

Das Resultat ist ein äußerst intelligentes System mit zahlreichen Vorzügen, die charakteristisch für die Maschinensicherungslösungen von Axelent sind. X-Guard bietet eine breite Auswahl an Systemkomponenten sowie intelligentem Zubehör wie Maschinenschutzelemente, von Gittertrennwänden über Schutzverkleidungen bis hin zu speziellen Schutzgitter-Lösungen. Ein weiteres herausragendes Merkmal ist die nahtlose Kombinationsmöglichkeit unserer Systeme. Damit ermöglichen wir Ihnen, Ihren Maschinenschutz sowohl mit Gitterkabelbahnen als auch mit Rammschutzsystemen zu vervollständigen, um eine umfassende Schutzlösung zu bieten – alles im Sinne maximaler Sicherheit.

X-Guard ist eine flexible Schutzeinrichtung, die oben genannten Ansprüchen und den Anforderungen an die Maschinenrichtlinie 2006/42/EG entspricht. Die Produktpalette von X-Guard beinhaltet sechs verschiedene Produktfamilien.

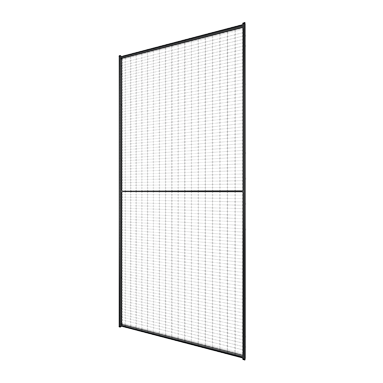

Wandelemente

Die Produktfamilie Wandelemente beinhaltet vier Variationen der Wandelemente.

• Gitterelemente
• Kunststoffelemente
• Stahlblechelemente
• X-Guard Contour

Die Gitterelemente sind in zwei Maschenweiten erhältlich, weshalb man Gitterelemente Classic von Gitterelementen Premium unterscheidet.
Die Maschenweite bei dem Classic-Element hat eine Größe von 50x30 mm, während die Maschenweite bei dem Premium-Element 50x20 mm beträgt.
Die Classic Wandelemente sind in fünf verschiedenen Höhen und 13 verschiedenen Elementbreiten erhältlich.
Premium Wandelemente sind mit einer Höhe von 2200 mm und in sechs verschiedenen Breiten verfügbar.
Beide Schutzelemente werden im Farbton Graphitschwarz (RAL 9011) produziert. Für eine individuelle Farbwünsche können Sie Ihre Wunschfarbe problemlos anfragen – wir setzen Ihre Vorstellungen um!

Beide Wandelemente der Gitterausführung ermöglichen einen stabilen und normkonformen Schutz Ihrer Maschine.

Durch die verschiedenen Anforderungen unserer Kunden beinhaltet unser Sortiment auch Schutzzaunelementen aus Kunststoff oder Stahlblech. Die Zäune sind in zwei Höhen und in verschiedenen Breiten erhältlich.
Die Kunststoff- oder Stahlblechelemente lassen sich mit den Standardbodenstützen und allen Türen und Verriegelungen von X-Guard kombinieren.
Das Wandelement aus Kunststoff ist wärmebeständig (bis zu 60 ° C), entspricht der Norm EN ISO 25980:2014. Das Kunststoffelement ist grün getönt oder transparent erhältlich.

Die Stahlblechelement sind zusätzlich auch mit Kunststofffenstern lieferbar. Diese Variante ermöglicht die Überwachung von Gefahrenbereichen. Das Fenster ist in transparenten oder getönten (zum Schutz vor Schweißblitzen) Kunststoff erhältlich. Der farbige Kunststoff entspricht den Sicherheitsnormen EN ISO 25980:2014.

X-Guard mit runder Ecke – das ist Contour! Der Artikel wird häufig neben seinem ansprechenden Design auch wegen seiner effizienten Platzersparnis genutzt.

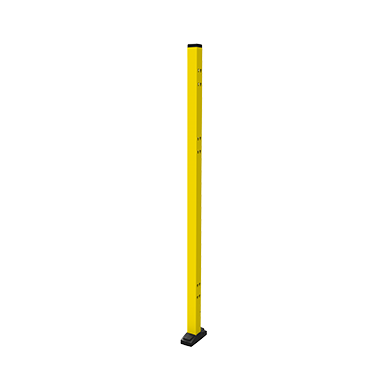

Bodenstützen für optimalen Halt

Auch die Bodenstützen sind in den Ausführungen Classic und Premium erhältlich.

Die Bodenstütze Classic 50x50 mm wird mit einer Fußabdeckung geliefert und ist in vier Höhen verfügbar. Erhältlich sind die Bodenstützen in den Farben Zink gelb (RAL 1018), Signalblau (RAL 5005), Grafitschwarz (RAL 9011) und Verkehrsrot (RAL 3020).

Ebenfalls erhältlich in vier Höhen sind die Bodenstütze Premium 70x70 mm. Die Premiumbodenstützen werden in den Farben Zink gelb (RAL 1018), Verkehrsrot (RAL 3020) und in Grafitschwarz (RAL 9011) geführt.

Neben der beiden Bodenstützen beinhaltet die Produktfamilie auch die Bodenstütze für eine Drucktastereinheit. Der Vorteil dieser Bodenstütze ist, dass vereinfachen der Installation und Bedienung von Drucktastereinheiten.

Die Bodenstützen in den Ausführungen Classic und Premium stehen in folgenden Höhen auch für den Einsatz von Drucktastereinheiten zur Verfügung.

• 2000 mm
• 2300 mm
• 2500 mm

Flexibilität bei den Türen

Die Produktreihe X-Guard enthält eine Vielzahl an Türvariationen. Die Schutztüren zeichnen sich durch ihre vielfältigen Einsatzbereiche und hohe Produktqualität aus. Ein zentraler Vorteil ist die Möglichkeit, feste Zaunelemente jederzeit in eine Tür umwandeln zu können - so sichern wir Ihnen die bestmögliche Flexibilität zu.

Die Produktfamilie beinhaltet folgende Türen:

• Schwenktür
• Schiebetür
• Schwenk- und Schiebetür-Kombination
• Schnelllauftor

Die Schwenktüren sind als einfache und doppelte Schwenktür verfügbar. Alle Schwenktüren lassen sich links- oder rechtsseitig aufschlagen und sind damit ideal für die diversen Arbeitsumgebungen und Gegebenheiten in der Industrie.

Schiebetüren gibt es in mehreren Ausführungen. Neben der einfachen und der überlappenden Schiebetür, beinhaltet das X-Guard-Sortiment auch doppelte Schiebetüren, welche mittig schließen, freitragende Schiebetüren und Schiebetüren mit 2-Step-Schiene oder 3-Step-Schiene. Durch Schiebetüren werden auch Gefahrenbereiche in engen Produktionsstätten sicher und komfortabel abgeschirmt.

Die Schutztüren von Axelent sind auf spezifische Einsatzbereiche in Produktionsstätten zugeschnitten. Die Türen sind in unterschiedlichen Maßen sowie in diversen Höhen und Breiten erhältlich, egal ob rechts-, linksseitig oder mittig schließend, Schiebe- oder Schwenktür. Unser Angebot wird Sie durch seine Spitzenqualität und Anpassungsfähigkeit überzeugen!

Verriegelungen für maximale Sicherheit

Die X-Guard Schutzzäune von Axelent lassen sich an individuellen Bedürfnissen von Anwendungen ausrichten. Jedes Wandelement lässt sich zu einer Schwenk- oder Schiebetür umwandeln. Damit diese gut verschlossen werden können, beinhaltet die X-Guard Produktereihe eine große Auswahl an Tür-, Schloss- und Verriegelungselementen.

Neben Befestigungsplatten sowie Griff- und Schnappverschlüssen schützt auch die Verriegelung Euchner MGB die Maschinen vor unbefugtem Zugriff.

Besonders stolz präsentiert Axelent das patentierte Schloss für Schutztüren X-It. X-It ist ein zentraler Bestandteil des X-Guard-Schutzzaunsystems und ideal für den Einsatz im Maschinen- und Lagerschutz geeignet. Dieses robuste Türschloss besticht durch seine einzigartige Konstruktion mit einer Metallabdeckung. Ein zusätzliches Schlossgehäuse ist bei der Verwendung von X-It nicht erforderlich. Dank der einheitlichen Basiskomponente sind zahlreiche Schlossvarianten, einschließlich einer Panikfunktion möglich.

Zubehör zur Maschinenschutzeinrichtung

Auch das Zubehör zu X-Guard ist so vielfältig, modular und flexibel einsetzbar wie das Produkt selbst. Folgende Einzelteile und Systemkomponenten ergänzen X-Guard und machen es zu dem Maschinenschutzsystem, das es heute ist:

• Abdeckstrip
• Befestigungswinkel Schwenktüren
• Eckverbinder 0-180°
• Einstellbares Ausgleichsblech
• Flexible Kabelketten für Schiebetüren
• Fußabdeckung
• Fußleisten
• Griffpaket für Türen
• Kantenschutz
• Potentialausgleich-Kit
• Praktisches Zubehör für X-Guard
• Schutzkappen
• Stützrolle für Türen
• Türfeder Schwenktür
• Umbausätze
• Unterlegscheiben
• Wandelementhalterungen
• X-Cup
• Werkzeug-Paneel
• X-Key
• X-Roll-up
• Support-Stütze
• Quick On products

X-Tray für X-Guard

Kabelsalat in der Industrieumgebung gehört dank X-Tray der Vergangenheit an. Denn bei uns erhalten Sie passend zu X-Guard auch die geeigneten Gitterkabelbahnen.

X-Tray ist die perfekte Ergänzung zu X-Guard. Schwarz galvanisiert, schnell und leicht montiert, bietet X-Tray viele Möglichkeiten, um Ihre Schutzeinrichtung zu ergänzen.

Die einzelnen Gitterkabelbahnen haben eine Breite von 420 mm und eine Länge von bis zu 2300 mm. Dank Halterungen und Verbindungsoptionen sind die Gitterkabelbahnen beliebig nach Ihren Bedürfnissen verlängerbar und können auch über dem Schutzzaun befestigt werden.

Die maximale Tragkraft einer Gitterkabelbahn liegt bei 30 kg/Meter. Pro Halterung liegt die maximale Tragkraft bei 45 kg.

Die drei häufigsten Anwendungsbereiche der Gitterkabelbahnen sind:

• Auf Kniehöhe, denn die vorgefertigten Befestigungslöcher in den Bodenstützen können genutzt werden.
• Montage am oberen Schutzzaunverlauf
• Platzierung oberhalb des Schutzzaunverlaufes mithilfe von Halterungsoptionen

Vorteile des Maschinenschutz X-Guard

Die Vorteile des Maschinenschutzsystems sind vielseitig. Es gewährleistet hohe Sicherheitsstandards, verhindert Arbeitsunfälle und trägt zur Sicherheit Ihrer Mitarbeiter am Arbeitsplatz bei.

Aber auch folgende Punkten gelten für uns als Vorteile:

• Flexibilität und Modularität
  Die einzelnen Elemente und Bodenstützen sind in vielen Höhen und Breiten erhältlich.


• Große Auswahl an Zubehör
  Ob modulare Türoptionen, flexible Schließlösungen oder Schalter mit unterschiedlichen Funktionen, X-Guard ist durch vielfältiges Zubehör erweiterbar.

• Benutzerfreundlichkeit
  Dank klarer und einfacher Einbauanleitung ist ein schneller Einbau von X-Guard möglich.

• Einzigartiges Klick-System
  Durch die innovativen Schnellverschlüsse von Axelent, ist eine schnelle Montage möglich. Die Installationszeit minimiert sich also auf das Mindeste.

• Geringe Wartung
  X-Guard erfordert nur geringfügige Wartung und ist langfristig eine kosteneffiziente Lösung.

• Zweierlei Kombinationsmöglichkeiten
  Der Maschinenschutz kann sowohl mit dem Rammschutzsystem X-Protect als auch mit X-Tray, den Gitterkabelbahnen ergänzt werden.

X-Guard ist Ihr umfassendes und sicheres Maschinenschutzsystem, das alle Anforderungen an Sicherheitszaunlösungen in der Industrie erfüllt.

Kontaktieren Sie uns noch heute für eine individuelle Beratung und integrieren Sie unser System in Ihre Arbeitsumgebung.
